MLX9042x Triaxis® Magnetische Positionssensoren

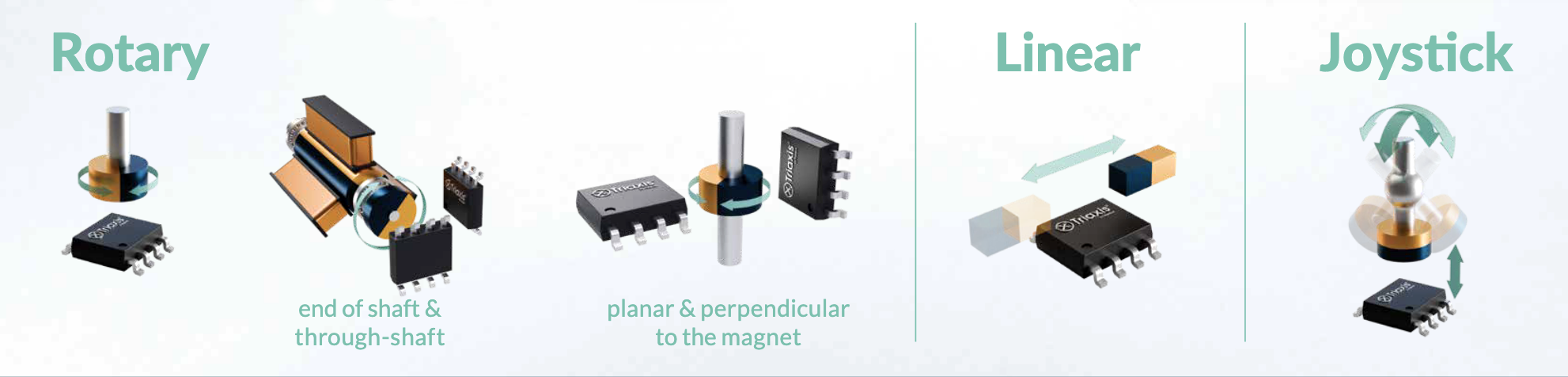

Melexis erweitert sein Portfolio an magnetischen 3D-Positionssensoren mit der Einführung der MLX9042x-Serie. Diese Sensoren sind für kostenbewusste Kunden in der Automobilindustrie gedacht, die unter herausfordernden Bedingungen absolute Positionen über einen erweiterten Temperaturbereich genau und sicher messen müssen. Durch die Konzentration auf die fortschrittlichen Funktionen bieten die neuesten rotierenden und linearen Positionierungsgeräte wirtschaftliche Lösungen.
MLX9042x Triaxis® Magnetische Positionssensoren
|
Melexis erweitert sein Portfolio an magnetischen 3D-Positionssensoren mit der Einführung der MLX9042x-Serie. Diese Sensoren sind für kostenbewusste Kunden in der Automobilindustrie gedacht, die unter herausfordernden Bedingungen |
absolute Positionen über einen erweiterten Temperaturbereich genau und sicher messen müssen. Durch die Konzentration auf die fortschrittlichen Funktionen bieten die neuesten rotierenden und linearen Positionierungsgeräte wirtschaftliche Lösungen. |
MLX90421
Magnetischer Positionssensor für anspruchsvolle, aber kostenbewusste Automobilanwendungen. Er unterstützt rotierende oder lineare Bewegungen des Magneten, mit Analog- oder PWM-Ausgang.
MLX90422
Magnetischer Positionssensor für anspruchsvolle, aber kostenbewusste Anwendungen in der Automobilindustrie. Er unterstützt rotierende oder lineare Bewegungen des Magneten, mit SEND-Ausgang.
MLX90423
Magnetischer Positionssensor für lineare Bewegungen der ASIL-B (Analog) oder ASIL-C (SENT/PWM) fähig und streufeldunempfindlich ist. Die Melexis Triaxis Technologie, basierend auf dem Hall Effekt, macht ihn zur idealen Wahl für kostensensitive Industrie-und Automobillösungen.
MLX90424
Der MLX90424 ist ein magnetischer Positionssensor-IC, der für lineare Bewegungsanwendungen entwickelt wurde und eine Wake-up-Schalterfunktion integriert. Er kombiniert drei isolierte Chips: zwei MLX90423 Triaxis®-Positionssensoren und einen MLX92292-Schalter.
MLX90425
Magnetischer Positionssensor für anspruchsvolle, aber kostenbewusste Automobilanwendungen mit einer Streufeldimmunität von bis zu 5 mT. Er unterstützt eine 360°-Drehbewegung des Magneten, mit Analog- oder PWM-Ausgang.
MLX90426
Magnetischer Positionssensor für anspruchsvolle, aber kostenbewusste Automobilanwendungen mit einer Streufeldfestigkeit von bis zu 5 mT. Er unterstützt eine 360°-Drehbewegung des Magneten mit SENT-Ausgang.
MLX90427
Der MLX90427 ist ein magnetischer Positionssensor für eingebettete Anwendungen mit hoher Sicherheit, EMV-Robustheit und Streufeldimmunität. Er bietet einen SPI-Ausgang mit 4 Modi: Drehung, Joystick, Dreh-Streufeld und Rohdaten.
MLX90376
Ein absoluter magnetischer Positionssensor-IC für 360°-Drehanwendungen im Automobilbereich mit Streufeldimmunität. Er bietet eine PCB-freie Version mit zwei gestapelten Chips und unterstützt Systemintegration bis zu ASIL D
|
Die Serie MLX9042x ist für den Einsatz in kostensensiblen Automobilanwendungen wie Antriebsstrangaktuatoren, Pedalpositionierung, Kraftstoffstandanzeiger und Getriebesysteme konzipiert, eignet sich aber auch für industrielle Anwendungen. Sie besteht aus einem Triaxis® Hall-Magnet-Front-End, einem Analog-Digital-Signalwandler, |
einem DSP für die erweiterte Signalverarbeitung und einem programmierbaren Endstufentreiber (analog, PWM oder SENT). Die Serie MLX9042x verfügt über überlegene Fähigkeiten in Bezug auf funktionale Sicherheit, absolute Höchstwerte (AMR), elektromagnetische Konformität (EMC) und unterstützt Betriebstemperaturen bis zu 160 °C. |
MLX9042x Merkmale und Vorteile
- Störfestigkeit gegen Streufelder (SFI) bis zu 5 mT (oder 4 kA/m) gemäß ISO11452-8
- Programmierbarer Messbereich und lineare Übertragungskennlinie
- Zertifizierung
- AEC-Q100 Klasse-0
- ISO26262 ASIL B oder ASIL C (SEooC)
- Temperatur von -40°C bis 160°C
- Gehäuse, RoHS-konform
- SOIC-8 Einzelgehäuse
- TSSOP-16, Dual-Die oder Dual-Stack-Die
- DMP-4, Einzelchip ohne PCB
- SMP-3, Einzelchip ohne PCB
- SMP-4, Dual-Die oder Dual-Stack-Die PCB-los
Anwendungsbeispiele
- Position des Fahrpedals
- Stellung des Bremspedals
- Winkel der Lenkung
- Position der Fahrzeughöhe
- Mensch-Maschine-Schnittstellen
- Position des Schalthebels
- Getriebe-Sensor
- Klappenaktoren
- Kühlmittelventile
- Thermische Ventile
- Luftmanagement-Ventile
